P R O D U K T Ü B E R S I C H T

A. Autarkes, handbetriebenes Sperrdruckgerät SPH 2300

A1

Handbetriebenes,
autarkes Sperrdruck-
gerät SPH 2300 für
1 bis 2 GLRD's
bis 35 bar

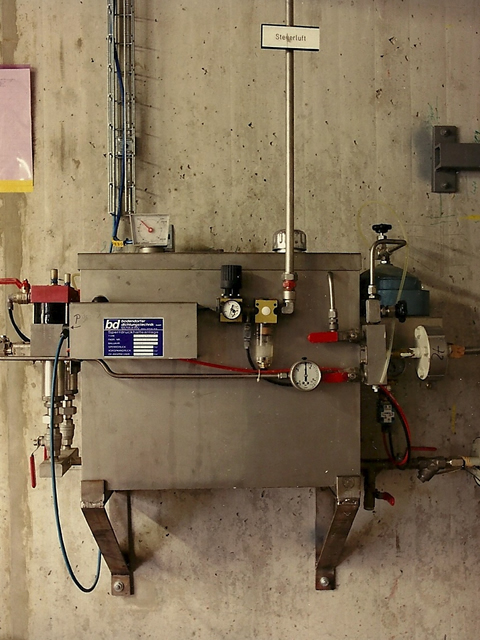

druckloser Behälter 5L

SPH 2300 mit
Luftkühler und
Umwälzpumpe als
Einheit zum Aufbau
auf der Grundplatte

Sperrdruckhalteeinheit

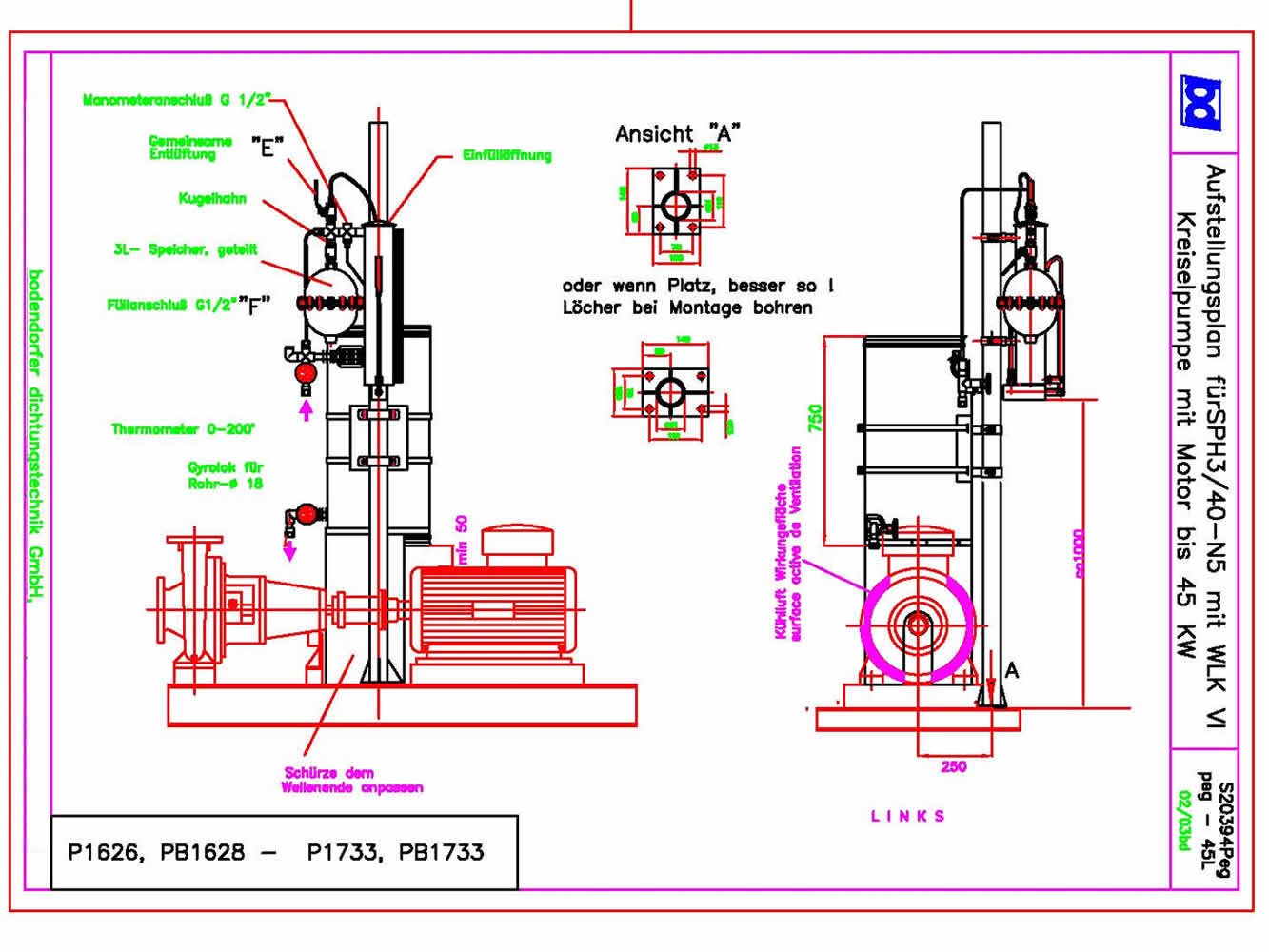

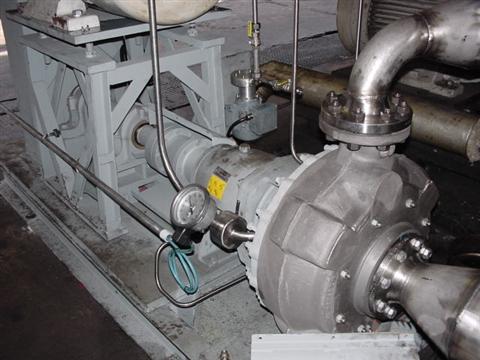

SPH2300 mit Wendelkühler
2300W, autarke Einheit
aufgebaut auf der Grund-
platte einer Chemienorm-
Pumpe

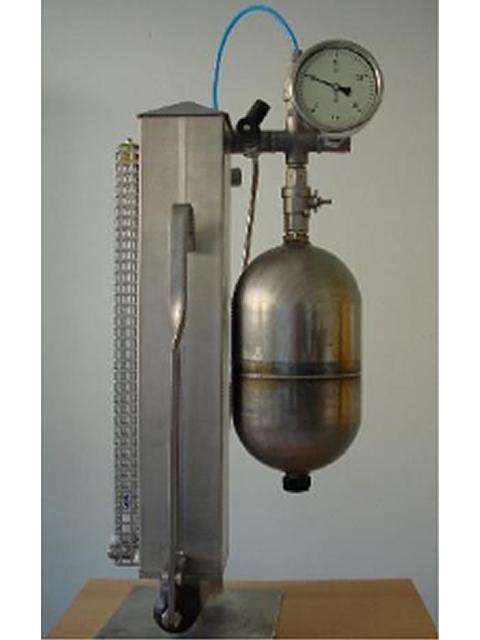

Animation

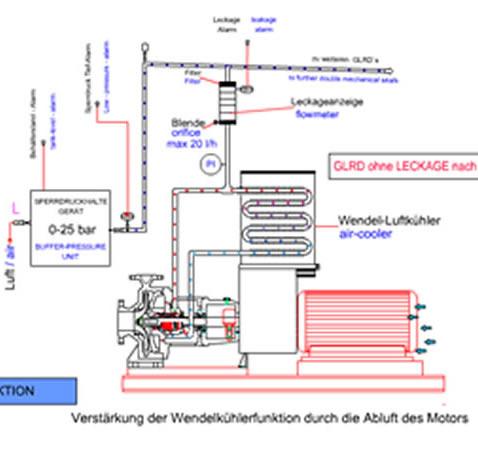

Funktion SPH 2300

______________________________________________________

B. Zentrale Sperrdruckhaltesysteme
     LUFT-angetrieben - vollautomatische Nachspeisung der GLRD-Leckage, Druckhaltung sehr genau.

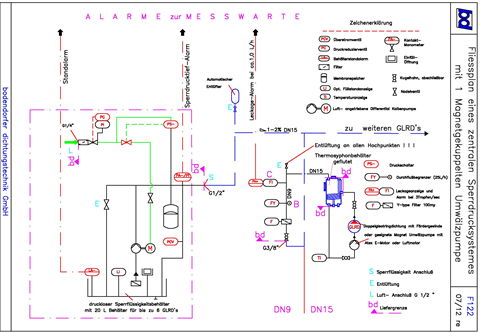

Fließplan für
Sperrdruck-
haltegeräte
mit 2 Pumpen

Fließplan für
Sperrdruck-
haltesysteme

Animation
Funktion der
Nachspeisung und
Alarmierung von
Sperrflüssigkeits-
leckage

B4

B5

B6

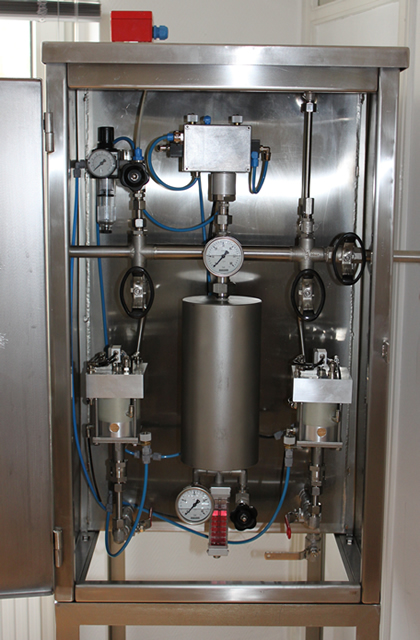

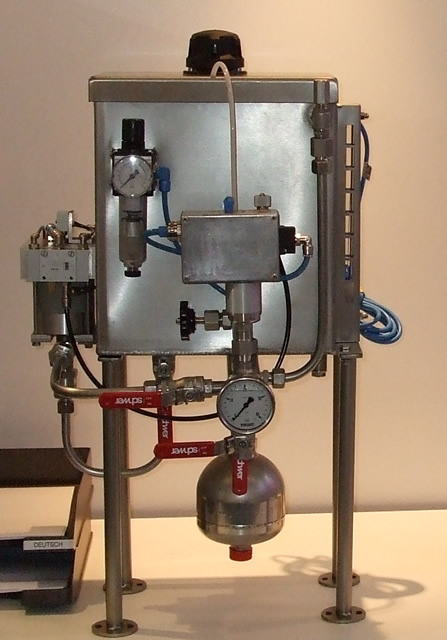

SPGD 122 ST
bis 5 GLRD's 1
bis 35 bar
Sperrdruckvorrat 18L

SPGD 115
bis 10 GLRD's
0,5 bis 35 bar
Sperrdruckvorrat 40L

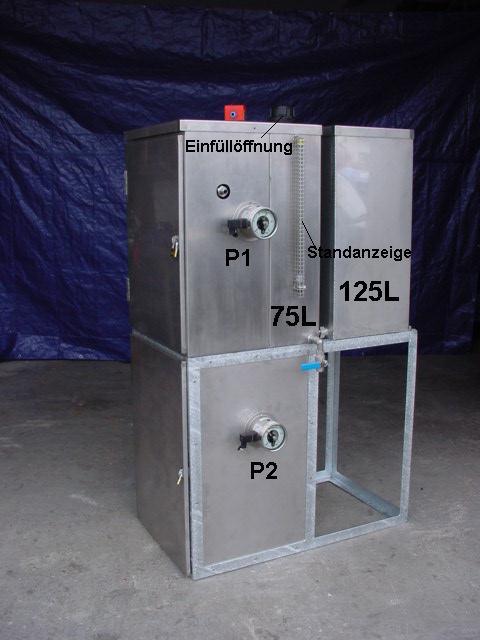

SPL 2200 für bis zu 20 Doppel-Gleitringdichtungen
(optional bis 30 GLRD's), 0,5 bis 25 bar (optional
bis 60 bar), Sperrdruckvorrat 225L, mit MBS

______________________________________________________

C. Luftkühler (wartungsfrei) und Wasserkühler (wartungsarm)

C4

Messblatt

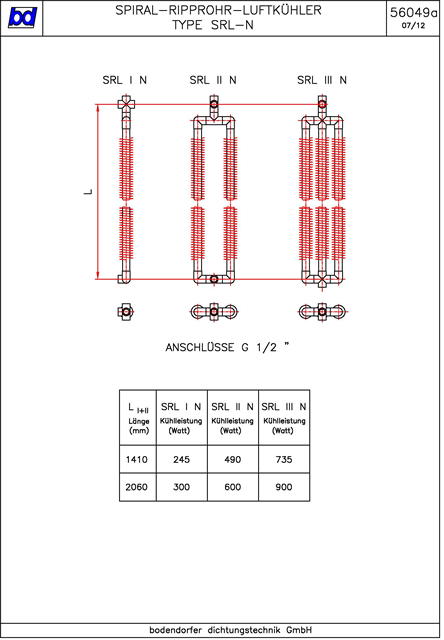

Stangen-Luft-
Kühler SRL 56049a
bis 1200 Watt
wartungsfrei

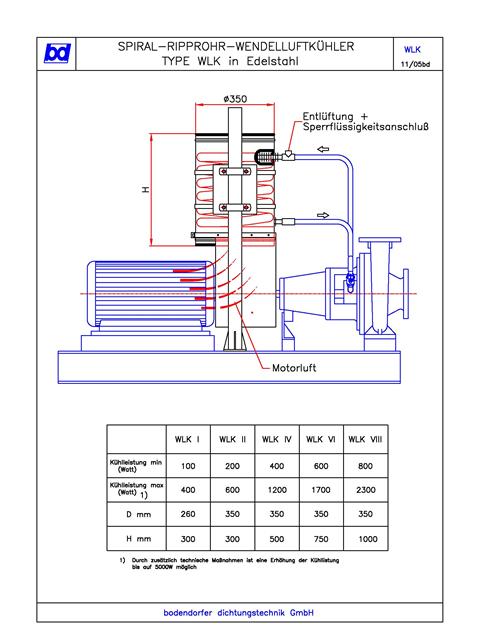

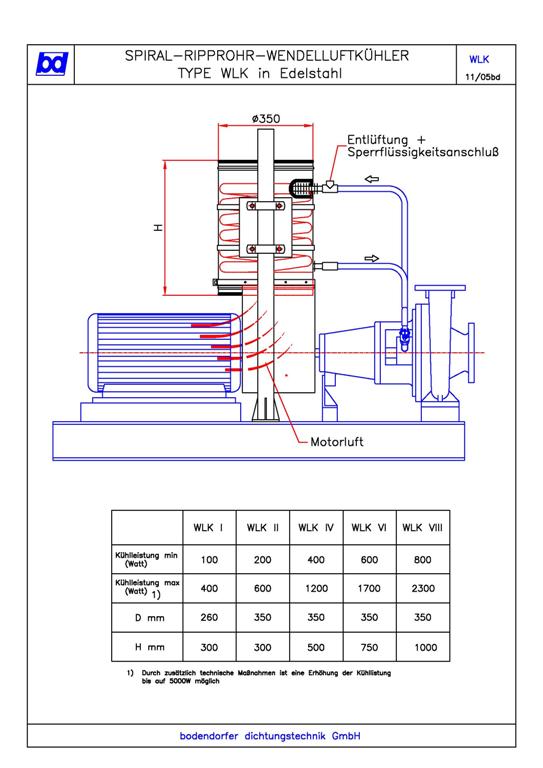

Wendel-Luft-
Kühler WLK
bis 5000 Watt
wartungsfrei

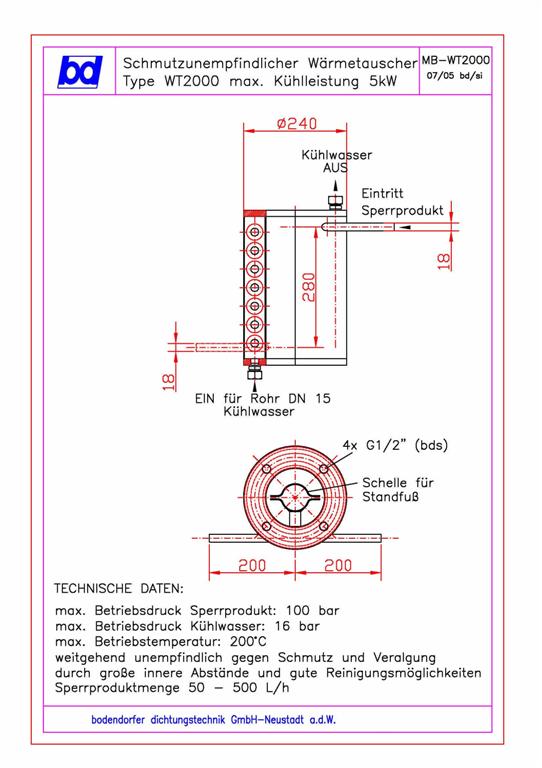

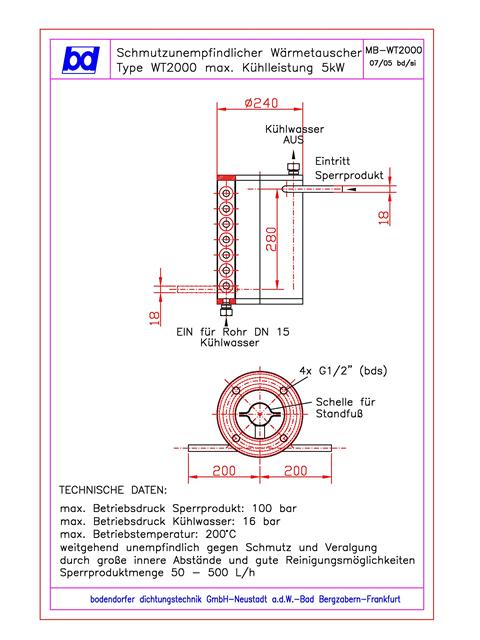

Betriebs-Wasser-
Kühler WT2000
bis 6000 Watt
wartungsarm
gut zu reinigen

______________________________________________________

D. Sicherheitseinrichtungen und Alarme

D1

D2

D3

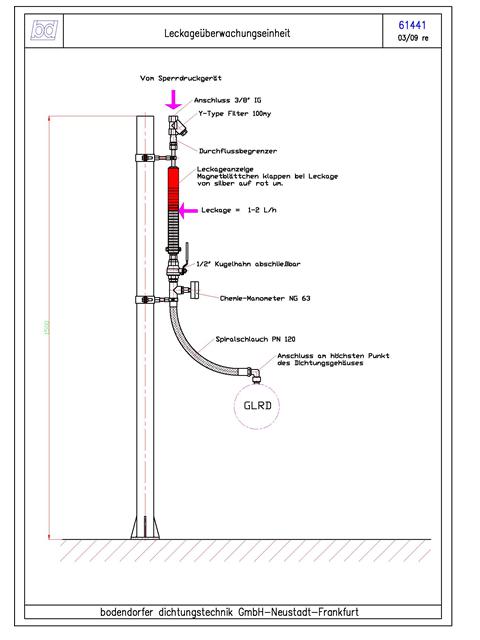

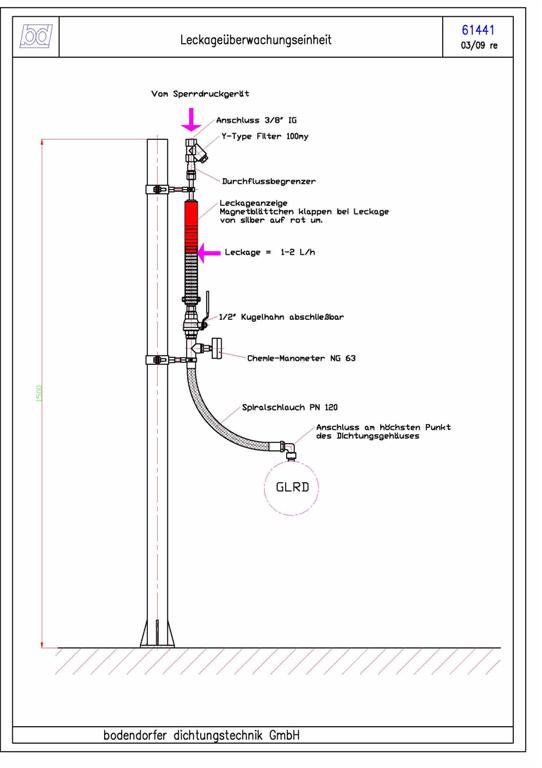

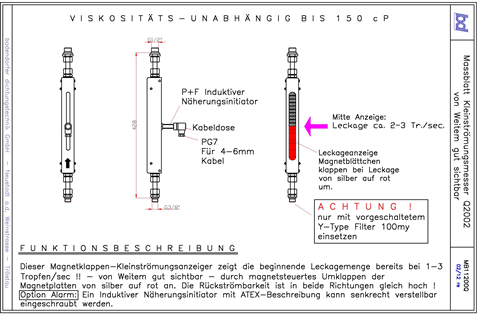

Leckagemengen-
Anzeige und Alarm
ab 1 Tropfen/sek.

Leckage-Überwachungs-
einheit vor jeder GLRD!

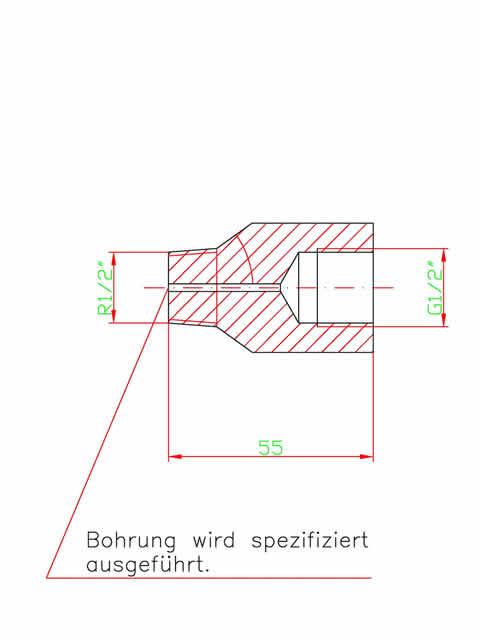

Durchflussbegrenzer
Type DB vor jeder
GLRD eingebaut,
schützt diese mit
einer Durchfluss-
menge von
max. 20 L/h.

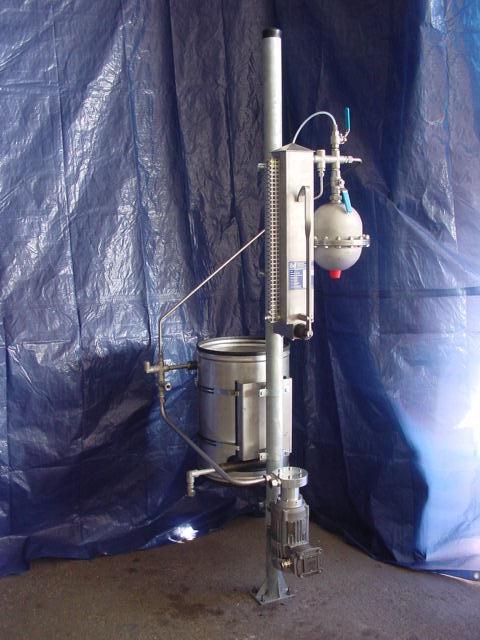

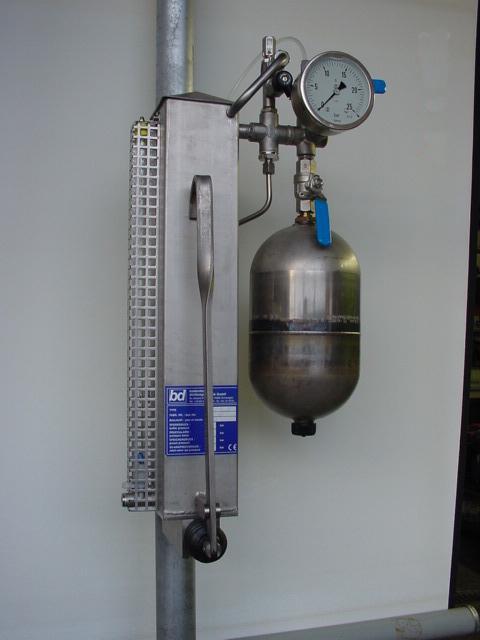

Stand-Anzeige mit
Panzerglasrohr und
blauer Glaslibelle im
Edelstahlkäfig (mit
Niveau-Alarm im
Behälter)

______________________________________________________

E. Zubehör

E1

E2


E3

Weltneuheit

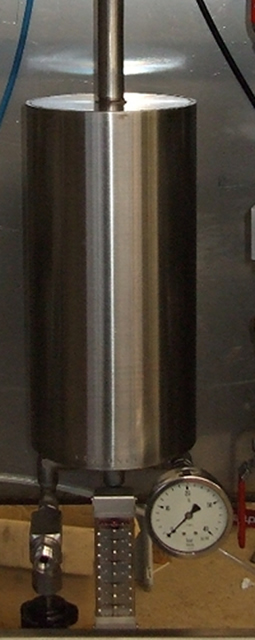

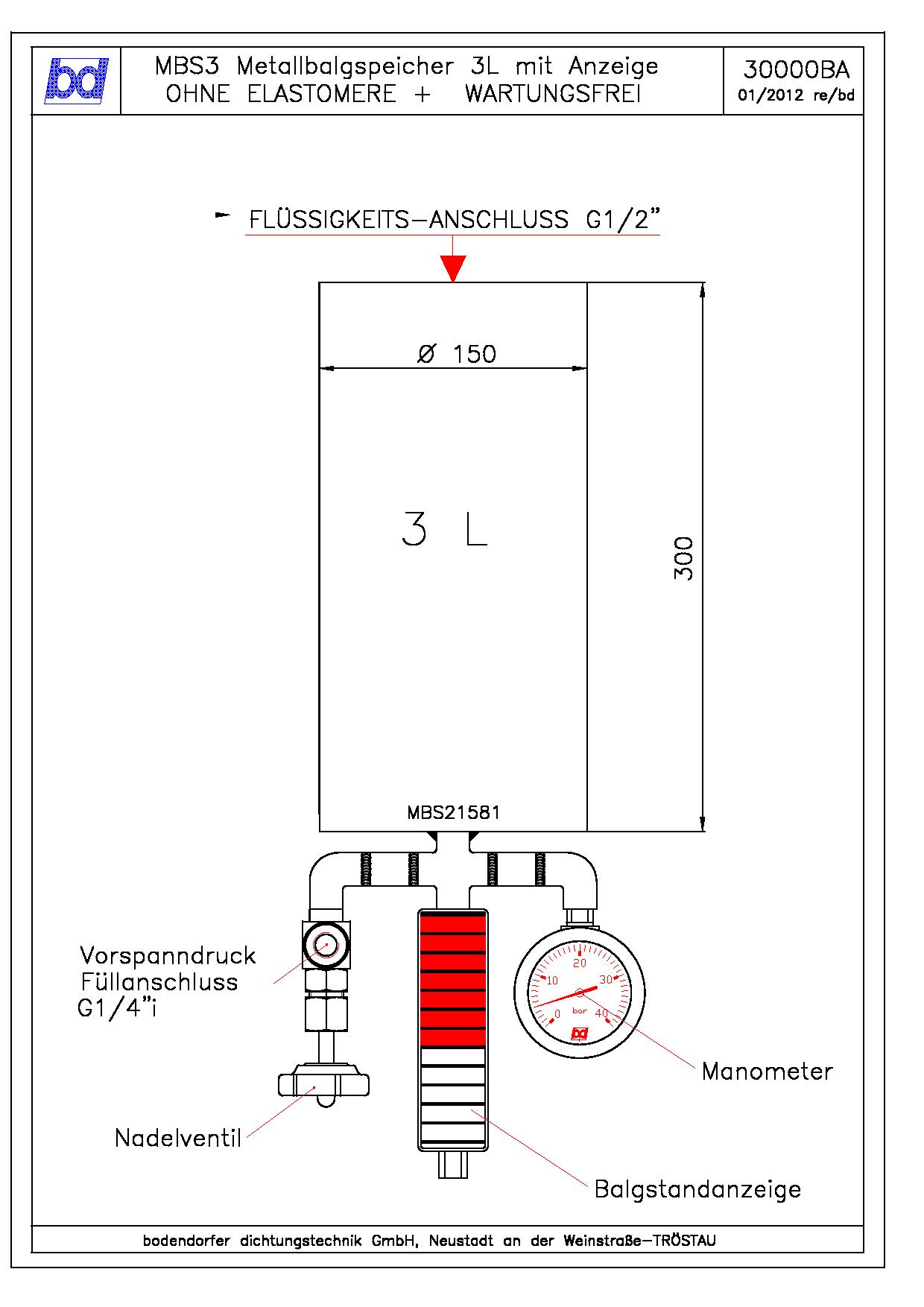

Speicher MBS
bis 35 bar und
max. 200°C
ohne Elastomere
wartungsfrei
1/4" Vorspanndruck-
Anschluss mit
Manometer

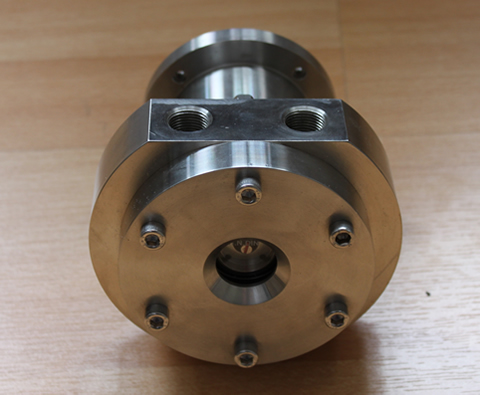

MPC 2200
Magnetumwälzpumpe
für Doppel GDRL's
viscositätsunabhängig
freier Durchgang
Drehrichtungsanzeige
Patentiert
auch mit Luftantrieb

E4

E5

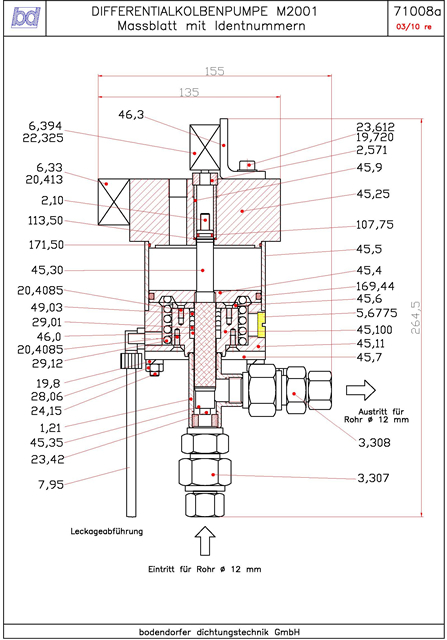

Messblatt M2001

Differential-
kolbenpumpe
i=1:20
nur ein O-Ring
produktberührt!!

______________________________________________________

F. Filter

F1

F2

F3

F4

F5

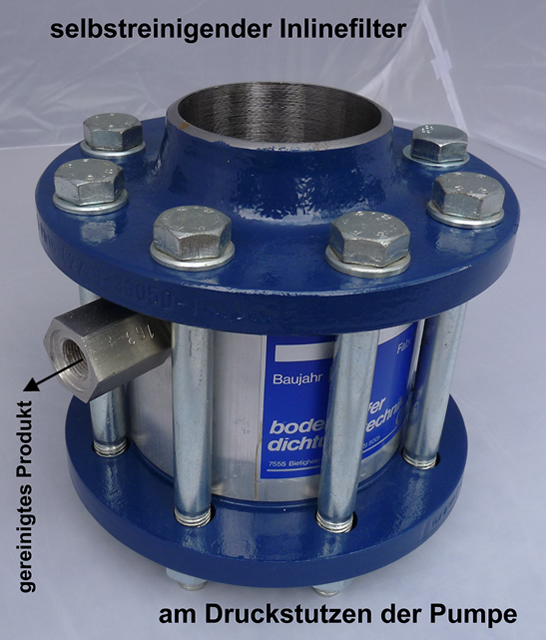

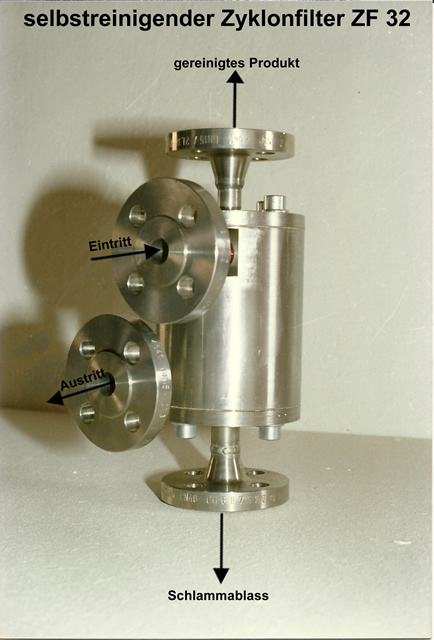

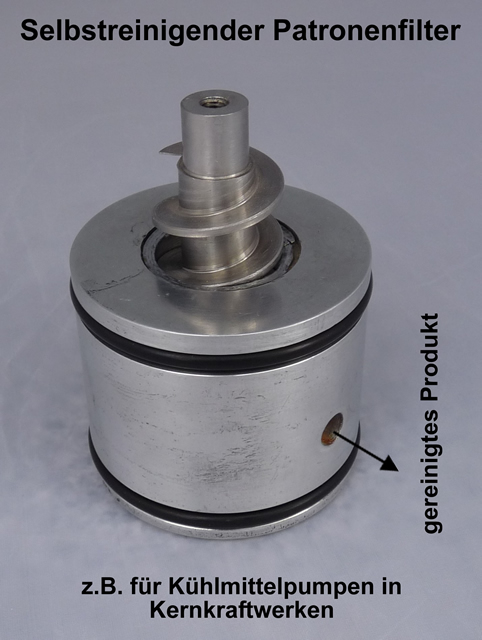

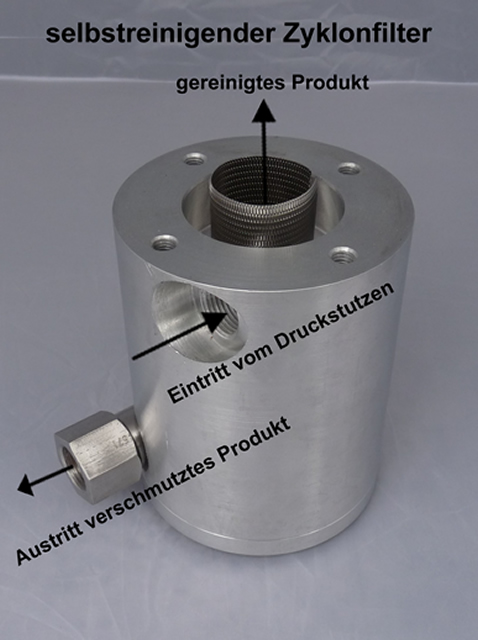

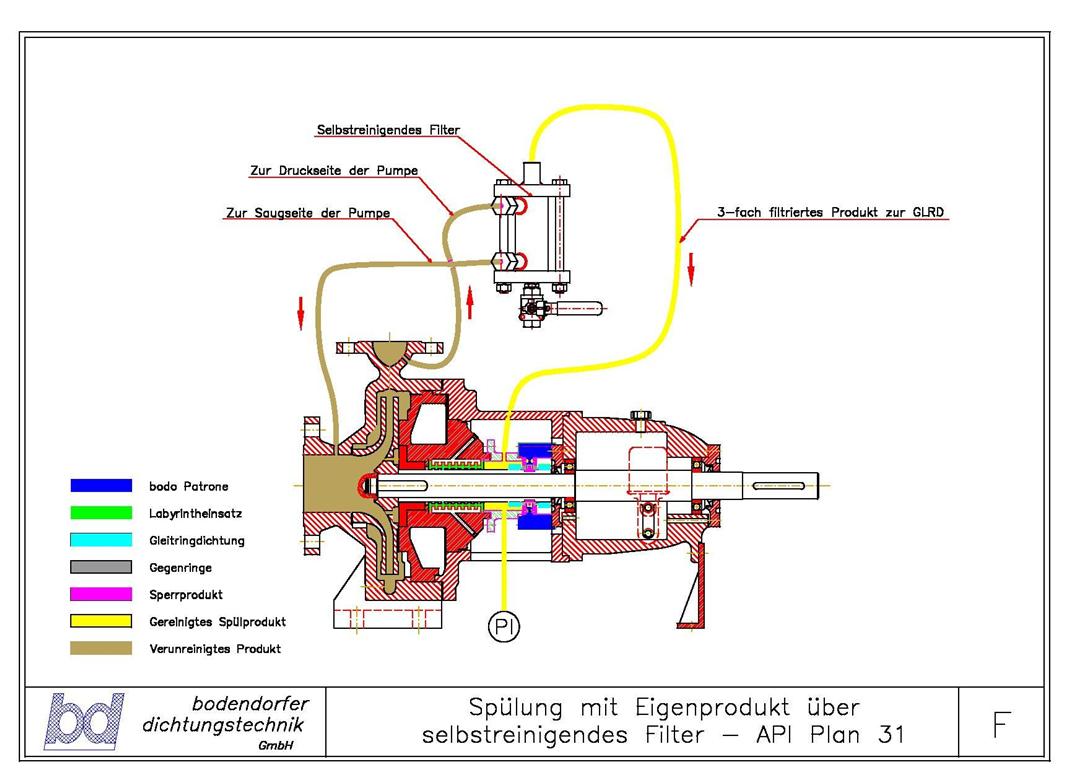

Selbstreinigender
Inlinefilter groß

Selbstreinigender
Inlinefilter klein

______________________________________________________

G. Ausgeführte Anlagen in der chemischen Industrie und in Ölraffinerien

G2

G3

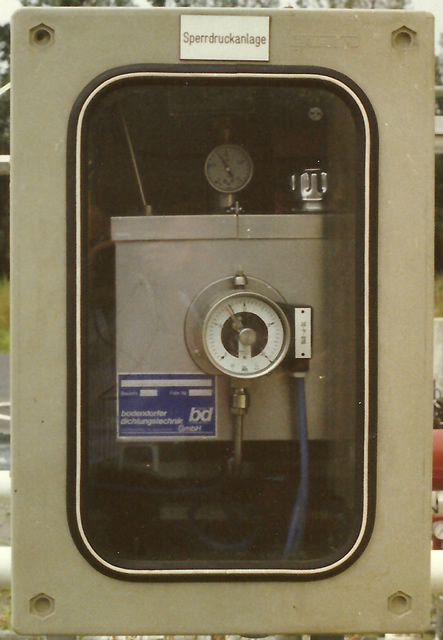

SPL275 mit
Leckagealarm
in der Petro-Chemie

SPL 290 (BJ1983)
in der Chemie mit
automatischer
Behälternachspeisung
an 33 Chemie-
normpumpen

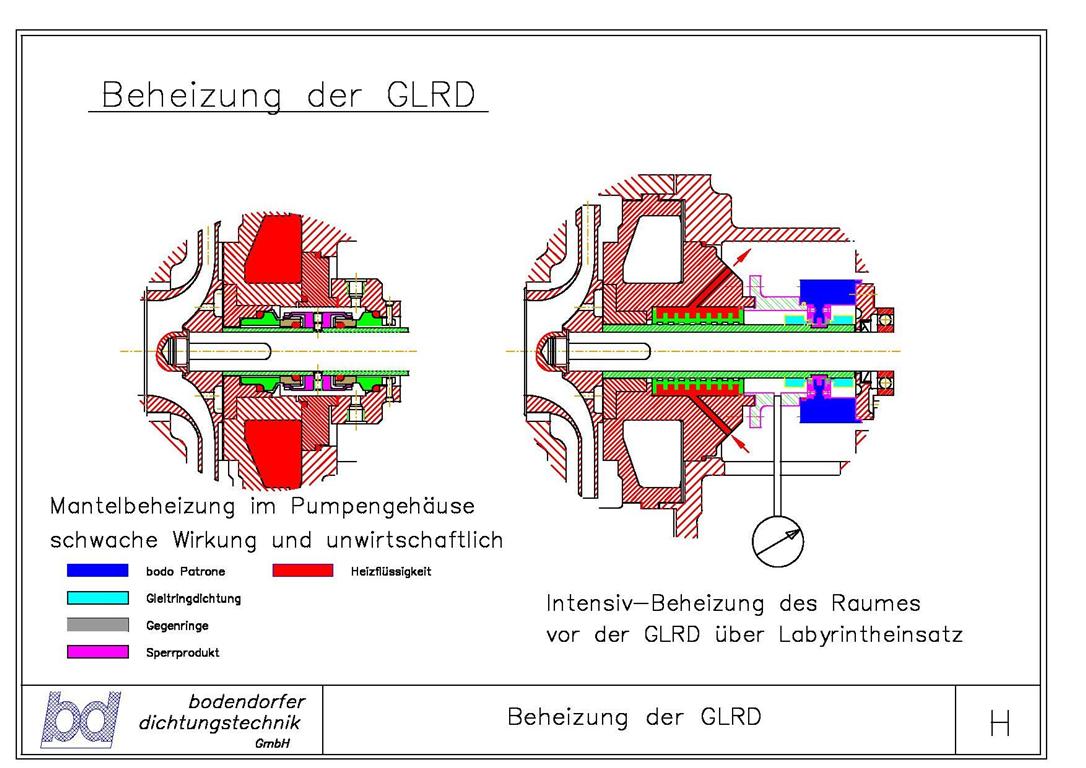

Sperrprodukt-
Temperatur-
steuerung
160-180°C
mit TIC und
MP 2000

Handbetriebene
SPH-Einheiten
(120 x in der
Groß-Chemie
ausgeführt)
Betriebs- und
Reservepumpe

G5

G6

G7

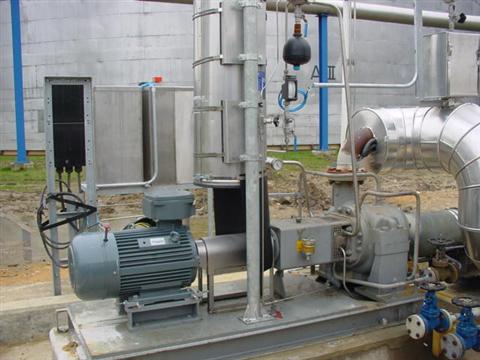

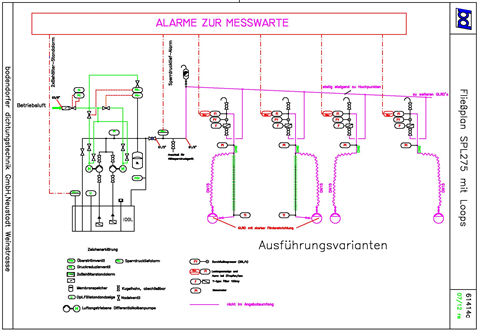

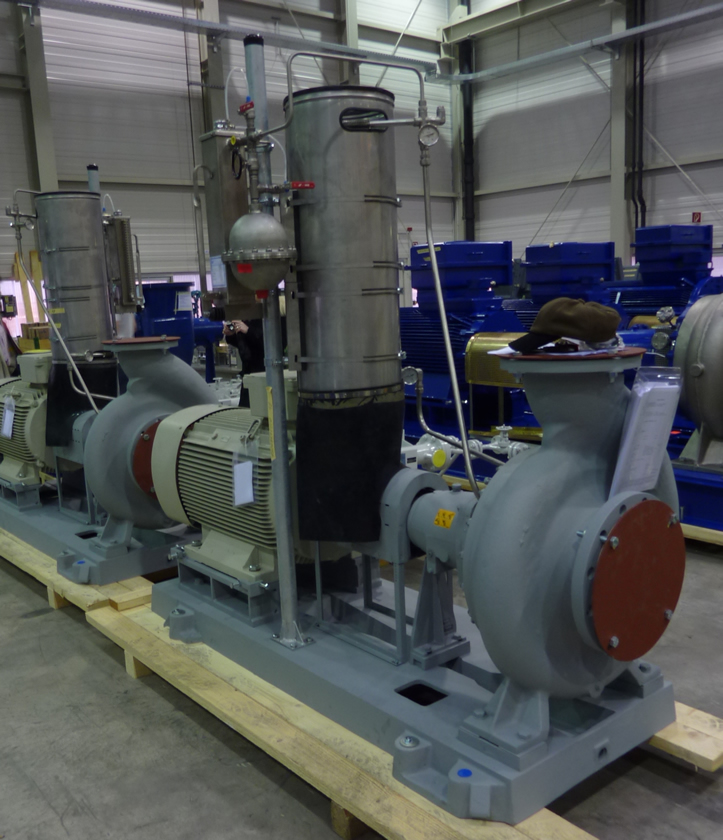

Großes Sperr-
druckgerät SPL275

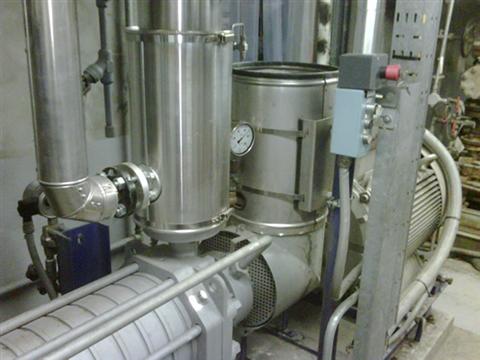

und Luftkühler
WLK VIII in
Ölraffinerie an
15 Raffineriepumpen
Produkttemperatur
über 200°C

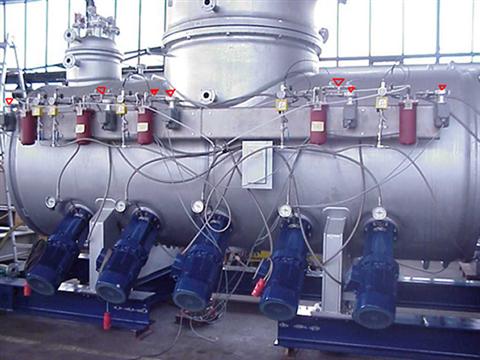

5 x Umwälzpumpen,
Durchflussbegrenzer
und Leckagealarme
an Chemiereaktor

Wendel-Luft-
Kühler an Kessel-
speisepumpe mit
Einfach-GLRD

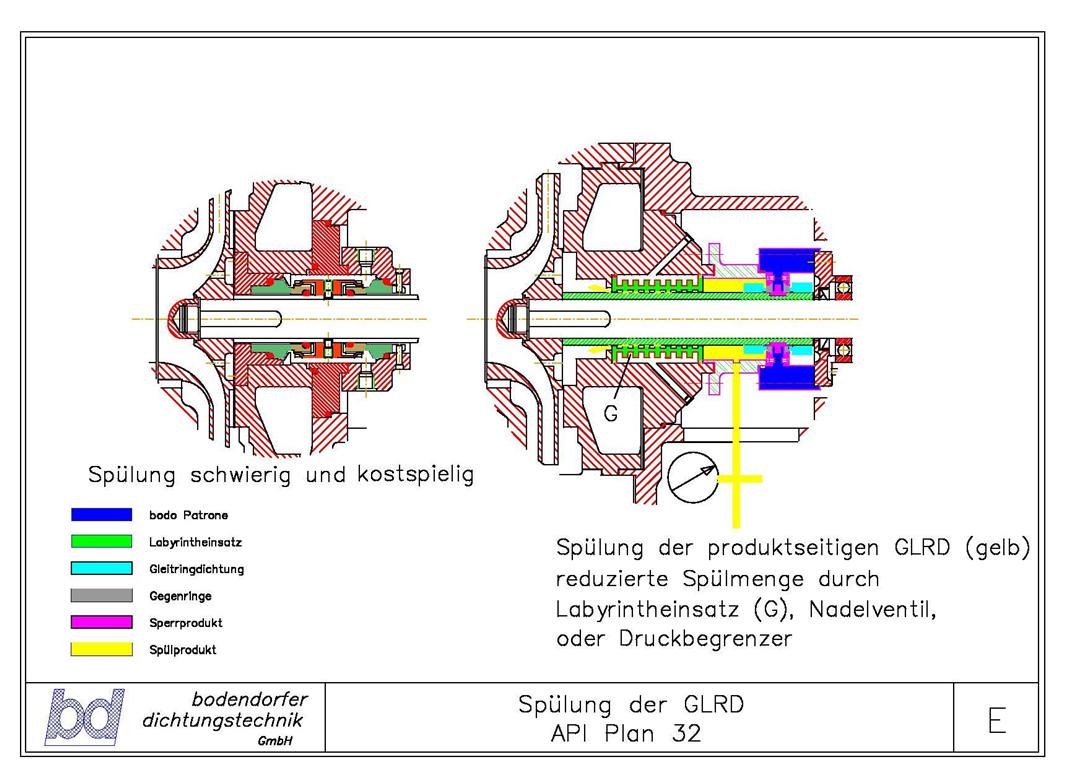

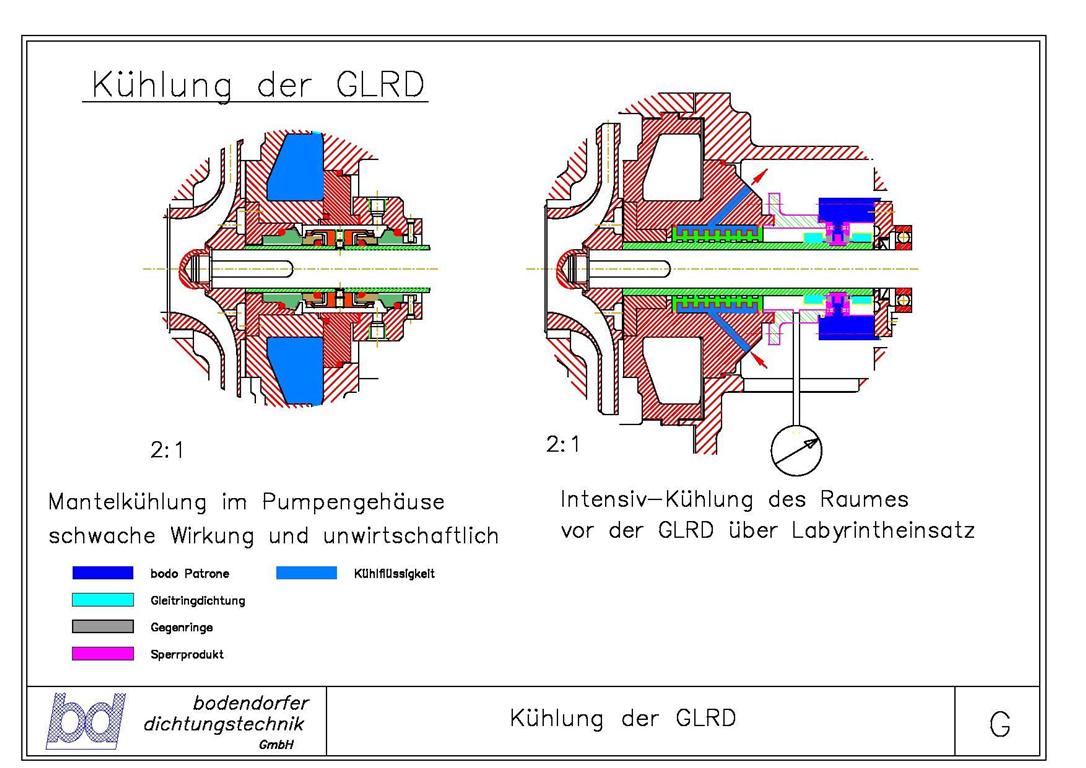

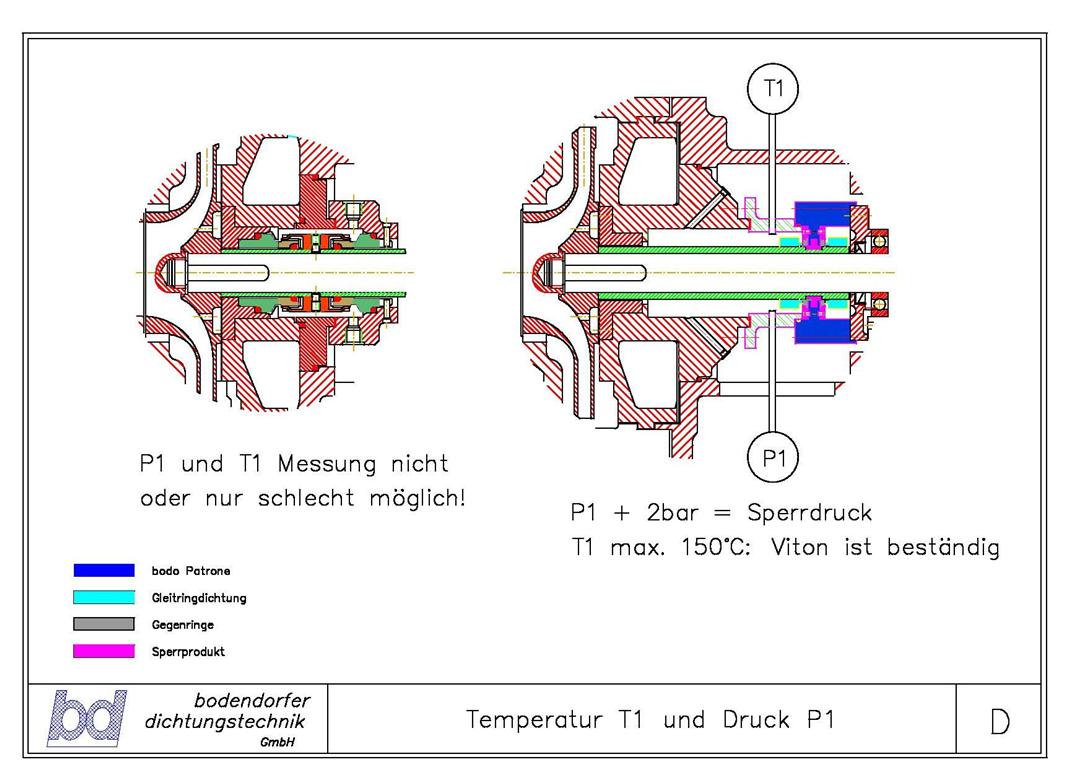

G. Preissparende Lösungen mit wesentlicher Standzeitverlängerung

G1

G2 (Details)

G3

G4

Weltneuheit

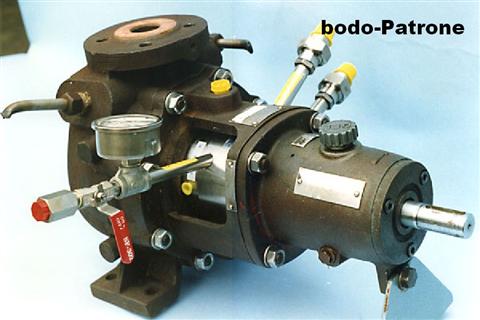

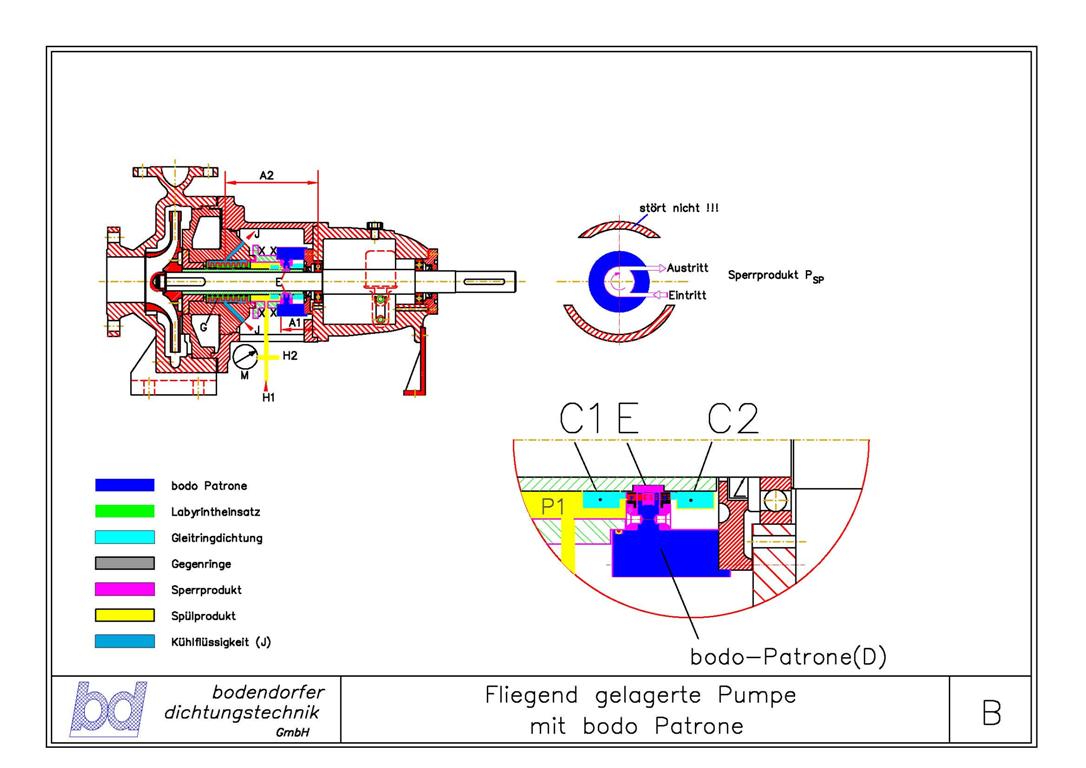

"bodo" an alter
Chemienormpumpe
mit "weicher" Welle

Weltneuheit

"bodo"-face to
face-Anordnung
am Lagerbock

wesentliche
Standzeitverlängerung
bei GLRD's, die an
Thermosyphonbehälter
angeschlossen wurden,
durch Wegfall des
direkten Gaskontaktes
mit der Sperrflüssigkeit

Vorführmodel auf der
Achema Frankfurt.

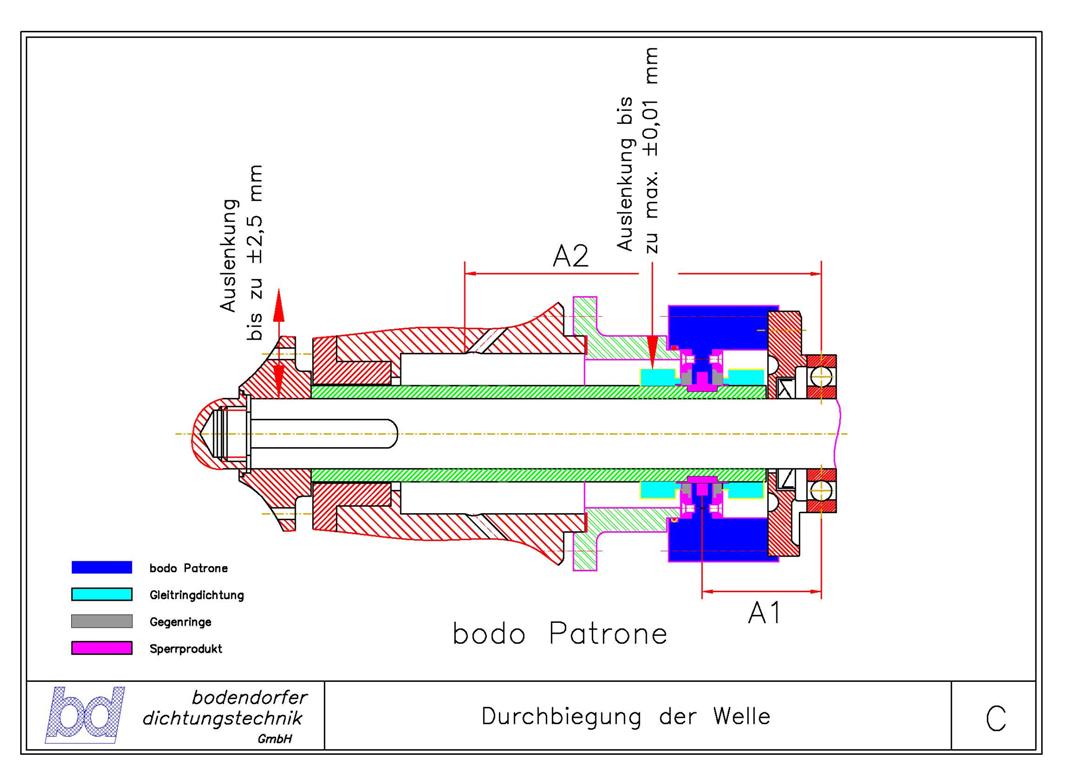

Wellendurchbiegung
2,5 mm bei 3000 /min/
10 bar Keine Leckage!
